產品說明

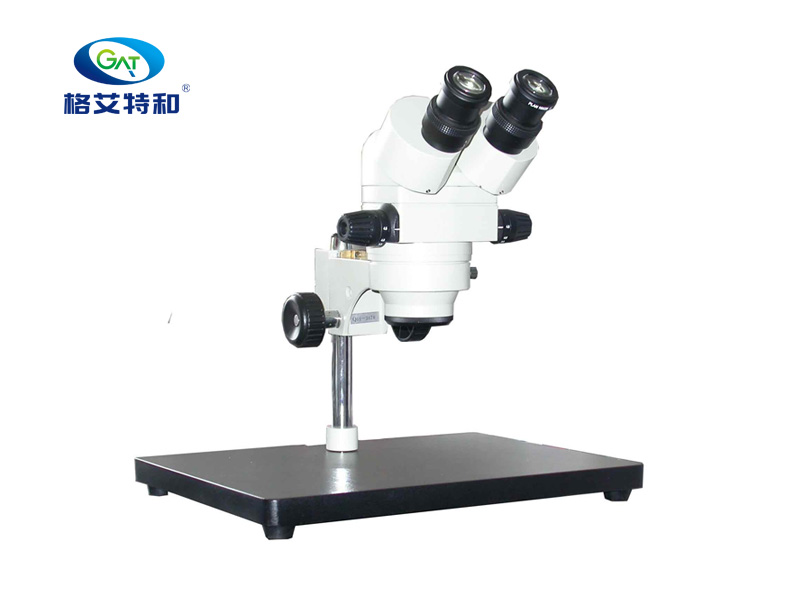

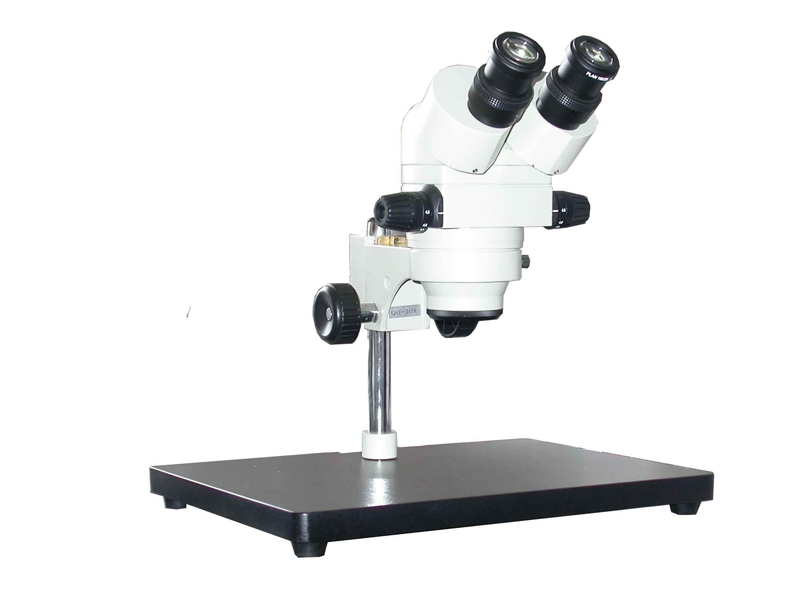

PXS-5B是一種用雙目觀察將細微物體放大，具有高分辨率，高清晰度和強立體感的連續變倍體視顯微鏡。它具有較長的工作距離，寬闊的視場，良好的成像質量等特點。通過簡單的操作就能獲得0.7X-4.5X的連續變倍圖像，觀察樣品時可選擇落射照明和透射照明。本儀器性能可靠、操作簡便、使用方便且外貌美觀，不僅可做教學示范、生物解剖、公安部門做觀察分析，特別在電子工業、零件裝配及校檢、農業上的各種檢查到廣泛應用

產品特點

1、 光學系統優越，成像清晰，不但分辨率高而且立體感強。

2、 光學系統中左右光路分開，轉像棱鏡使物體成正像，與物體方位一致，符合人的生理習慣，猶如雙眼直接觀察物體一樣，具有切實之感。

3、 出瞳光軸傾斜45°角，便于操作者觀察，同時目鏡頭以視軸為在工作臺上可作360°旋轉這對解剖觀察及操作極為有利。WF10X目鏡是高眼點廣角目鏡，視場達φ20mm，整個視場平正，戴眼鏡的操作者不受任何限制。

4、 雙目鏡筒瞳孔距調節范圍大(48mm-78mm)，適宜不同瞳距者，調節方便。連續變倍定焦性能好，操作十分方便。

5、 調節圈，使調焦轉動。手輪調焦時，可有松緊圈調節，使手感更為舒柔順。

6、 照明分上下單列兩組光源，分別開關和調光。

7、 PXS5三目鏡連續變倍體視顯微鏡，在使用CCD數碼攝像裝置時，不影響目力同時進行觀察。也可以配數碼視頻系統進行攝像使圖像的觀察分析更加、準確、方便。

1、 選配的0.5X或2X附加物鏡安裝在物鏡前端用來改變倍率。滿足某些特殊作業的需要，加裝0.5X附加物鏡后工作距離可達到165mm，使圖像更具有立體感。

產品 規格

1、物鏡

物鏡倍數

0.7X-4.5X

物鏡變倍比

1:6.4

視場范圍

28.6-4.4(mm)

工作距離

100mm

2、目鏡

類 別

放大倍數

視場直徑(mm)

高眼點廣角

10X

φ20

3、儀器總放大倍數

物 鏡

0.7-4.5X

目 鏡

10X

7-45

輔助物鏡

2X

7-90

4、顯微鏡的調節范圍：43mm

5、立桿調節范圍：80mm

6、被觀察物面大高度為：120mm

7、玻璃載物工作臺：φ95mm

8、儀器重量約為6kg，體積260mm×200mm×350mm

9、上光源鹵鎢燈為12V15W,下光源鹵鎢燈為12V20W

三 操作與使用方法：

1、 把標本放在磨砂玻璃或黑白塑料板載物臺上，選擇照明方式打開開關，在落射照明用于不透光標本，應選用塑料黑白板。透射照明用于透明或半透明標本內部結構的觀察，此時應選用磨砂玻璃載物板。選擇適當的亮度來滿足觀察的需要。

2、 將雙3目目鏡管視度調至0位，將變倍調節圈旋轉至高倍率位置，從目鏡中觀察工作臺上的物體像，并轉動調焦手輪，使物體像清晰。再將變倍調節圈旋轉至低倍率位置，若成像不清晰，可以分別調節左右視度調節圈，至物體像清晰。再將變倍調節圈旋轉到高倍率位置，觀察物體像是否清晰，若像不清晰，轉動調焦手輪，使物體像清晰即可。

3、 轉動目鏡座調節瞳距使左右兩像合二為一。

4、 物鏡放大倍率可以從變倍調節圈的標記處讀出。物體像的總放大倍率：目鏡倍數 ×變倍調節手輪系數×附加物鏡。

5、 調焦時若轉動手輪感覺過緊或過松，可用一扳手旋轉右邊軸的松緊。

6、 在利用落射照明時可扳動落射照明架的角度，使光斑落在被觀察的物體上，并跟據需要調節照明的亮度。
